Допплерография: диагностика урологических и репродуктивных заболеваний

Тема: Возможности технологии допплерографии в диагностике заболеваний мочевыделительной и репродуктивной систем

Учебная цель

Врач:

• Знание показаний к применению допплерографии на органах мочевыделительной и репродуктивной систем;
• Уметь правильно настраивать режимы РДК и ЭДК;
• Уметь оценивать тип кровоснабжения;
• Уметь различать опасные и безопасные очаги по допплеровским признакам;

1. Клиническая ситуация

Пациент:

• 28-летний мужчина
• Жалоба: Боль внезапно началась 5 часов назад в области яичка
• Наличие тошноты
• Температура тела 37,2°C
• Нет травмы

Объективно:

• Увеличение правого яичка
• Болезненный при пальпации
• Рефлекс Кремастера ослаблен

Врач должен поставить дифференциальный диагноз:

• Острый эпидидимит
• Яичковый торсион
• Инфаркт яичка

2. Техническое обеспечение допплерографии яичек

 Трансдусер:

• Линейный, 7,5-15 МГц
• Высокоразрешающий

 Режимы:

• Цветной доплер (CDK)
• Power Doppler (EDK)
• Импульсно-волновой допплер (Спектральный анализ)

3. Настройки Доплера

Оптимальная настройка очень важна:

• PRF: низкая (0.5-1.5 кГц) - для низкоскоростного потока
• Фильтр стены: минимальный
• Gain: максимум без артефактов
• Угол Доплера: ≤ 60°
• Фокус - на уровне очага

Слишком высокий PRF - не определяет низкий поток
Слишком высокий гамм - создает шум

4. Методика исследования

Сначала оценить в режиме B

• Характер поражения: очаговое или диффузное
• Контур
• Акустический эффект

 Затем применяется Допплер

• Наличие кровотока
• Центральные сосуды
• Хаотическое жилкование

5. Виды васкуляризации

• Периферический кровоток
• Малососудистый
• Симметричное расположение
• Низкое сопротивление

6. Спектральные доплеровские показатели

Оценка:

• RI (Resistive Index)
• PI (Индекс пульсации)
• PSV (Пиковая систолическая скорость)

Опасные признаки:

• Высокий RI
• Сниженный диастолический ток
• Нечёткая спектральная форма

7. Анализ клинической ситуации

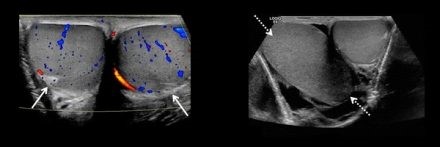

Режим B:

• Увеличение правого яичка
• Гипоэхогенная паренхима

Допплер:

• Кровоток в правом яичке не обнаружен
• Нормальная перфузия в левом яичке
• Артериальный сигнал отсутствует на спектральном допплере

Предполагаемый диагноз

• Отсутствие артериальной перфузии правого яичка
• Характерный признак острого торсия

Рекомендация:

• Консультация хирурга

Вопросы для обсуждения

1. Почему Допплер считается "золотым стандартом"?

2. При каких условиях может сохраняться частичный кровоток?

3. Какой артефакт может дать неверный отрицательный результат?

4. Каков прогноз через 6 часов?

Заключение

* Обязательное допплеровское исследование при острой скуральной боли

* Отсутствие кровотока - показание к экстренной хирургии

* При эпидидимите наблюдается обратная гиперемия.

* Симметричное сравнение важно
